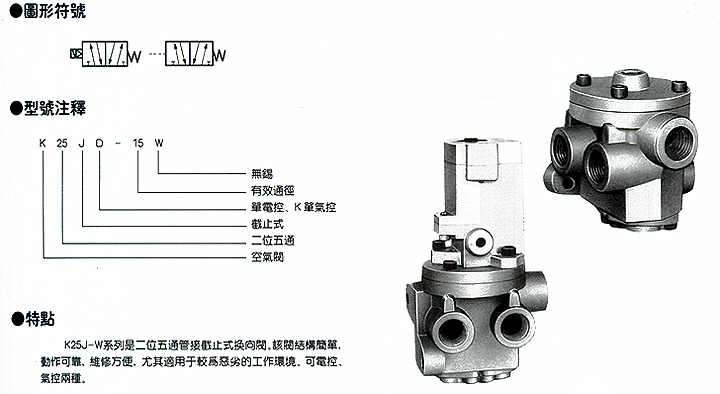

KJ系列截止式電磁閥（K25J-W系列二位五通換向閥）
|
|
|
|

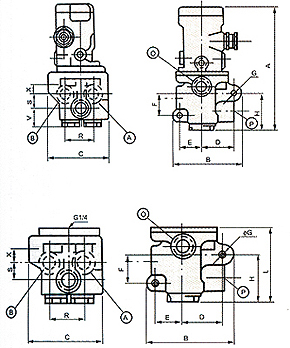

外形尺寸安裝圖
|
型號
|
公稱通徑
|
連接
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
R
|
S
|
X
|
V
|
L
|
|
(英制)
|
(公制)
|
|
K25J-15W
|
φ8
|
G1/4
|
M12×1.5
|
180
|
99
|
94
|
45
|
32
|
31
|
10
|
55
|
44
|
19
|
16
|
28
|
90
|
|
18φ16128090
|
G3/8
|
M16×1.5
|
|
φ15
|
G1/2
|
M20×1.5
|
|
K22J-25W
|
φ20
|
G3/4
|
M27×2
|
222
|
127
|
142
|
52
|
47
|
52
|
10
|
78
|
58
|
21
|
19
|
42
|
132
|
|
φ25
|
G1
|
M33×2
|
|
K25J-40TW
|
φ32
|
G11/4
|
M42×2
|
285
|
155
|
220
|
69
|
55
|
117
|
10
|
140
|
80
|
36
|
35
|
52
|
187
|
|
φ40
|
G11/2
|
M46×2
|
*一般以英制連接尺寸供貨
技術參數
|
技術參數
|
K25J-8W
|
K25J-10W
|
K25J-15W
|
K25J-20W
|
K25J-25W
|
K25J-32W
|
K25J-40W
|
|
流量(m3/h)
|
5
|
7
|
10
|
20
|
30
|
40
|
50
|
|
泄漏量(cm3/min)
|
≤50
|
≤100
|
≤200
|
≤300
|
|
換向時間(S)
|
≤0.16
|
≤0.06
|
≤0.10
|
≤0.15
|
|
切換頻率Hz
|
≥10
|
≥6
|
≥4
|
≥3
|
|
耐久性(萬次)
|
≥200
|
≥150
|
≥50
|
|
工作壓力(MPa)
|
0.2-0.8
|
|
電壓
|
AC:380,220,110,36;DC:220,110,24
|
|
