| 由于其空心結構上的特點，空心軸在很大程度上，減輕了設備重量，并簡化了結構。空心軸的內部結構適合于穿入測量電線，壓縮空氣，加入潤滑油及液壓油，或者用于機器人手臂。 |
| ●實（空）心軸的形式記號： |
|
|
實心軸
|
SF
|
經常用的直線軸承用實心軸
材料：Gcr15（SUJ2） |
|
SS
|
作為直線軸承專用軸，具有耐腐蝕性，所以使用于易發生腐蝕的環境或不使用潤滑油的酸性環境。
材料：SUS440C |
|
SFC
|
因鍍硬鉻，所以適合于易長銹的環境或不好的環境，而且又經濟。
材料：Gcr15（SUJ2） |
|

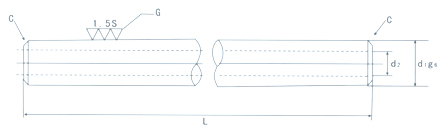

空心軸
|
PS
|
保持實心軸的全部作用，適合用在氧化環境中，并能大減少設備重量。 |
|
| |
|
|
| |
材料：SUJ-2（高碳鉻鋼）
硬度：HRC高于60
*PCS：（PS+硬質鍍鉻層） |
| 主要技術參數： |
|
外徑
(mm)
|
內徑
(mm)
|
型號
(mm)
|
公差
μm
|
|
|
長度（mm）
|
|
100
|
200
|
300
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
20
|
14
|
PS3
|
-7～-20
|
|
|
|
|
|
|
|
|
|
|
|
25
|
16
|
PS4
|
|
|
|
|
|
|
|
|
|
|
|
30
|
17
|
PS5
|
|
|
|
|
|
|
|
|
|
|
|
35
|
19
|
PS6
|
-9～-25
|
|
|
|
|
|
|
|
|
|
|
|
40
|
20
|
PS8
|
|
|
|
|
|
|
|
|
|
|
|
50
|
25
|
PS10
|
|
|
|
|
|
|
|
|
|
|
|
60
|
30
|
PS12
|
-10～-29
|
|
|
|
|
|
|
|
|
|
|
|
80
|
40
|
PS13
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
長度（mm）
|
有效硬
化深度
|
重量
Kgf/m
|
外徑
d1(mm)
|
內徑
d2(mm)
|
|
1200
|
1500
|
1800
|
2000
|
2500
|
3500
|
4000
|
|
|
|
|
|
|
|
|
大于1.5
|
1.34
|
20
|
14
|
|
|
|
|
|
|
|
|
大于2.0
|
2.28
|
25
|
16
|
|
|
|
|
|
|
|
|
3.77
|
30
|
17
|
|
|
|
|
|
|
|
|
5.32
|
35
|
19
|
|
|
|
|
|
|
|
|
大于2.5
|
7.39
|
40
|
20
|
|
|
|
|
|
|
|
|
11.55
|
50
|
25
|
|
|
|
|
|
|
|
|
大于3.0
|
16.65
|
60
|
30
|
|
|
|
|
|
|
|
|
25.30
|
80
|
40
|
|
